機器を保護する防水ベントプラグはどれですか?

防水ベントプラグ この技術により、侵入保護を維持しながら、密閉されたエンクロージャ内の圧力均一化と湿気管理が可能になります。この技術試験は、自動車、照明、産業分野の B2B バイヤーにとって不可欠な IP 評価システム、膜エンジニアリング、調達仕様を対象としています。

防水換気の基礎

IP 評価基準と侵入保護

国際保護 (IP) コードは、固体および液体の侵入に対する機械および電気エンクロージャを分類します。 2 桁目は特に液体の浸入保護に対応しており、0 (保護なし) から 9K (高圧蒸気洗浄) までの評価があります。

IP 定格仕様:

評価	保護レベル	試験条件	代表的な用途
IP54	粉塵、水の飛沫が少ない	10L/min、持続時間5分	屋内電気パネル
IP65	防塵、ウォータージェット	12.5L/min、距離3m	屋外照明エンクロージャ
IP66	防塵、強力なウォータージェット	100L/min、距離3m	海洋機器、重度の洗浄
IP67	防塵、一時的な浸漬	水深1m、30分	水中エレクトロニクス
IP68	防塵、連続浸漬	メーカー指定	水中センサー、潜水器材
IP69K	防塵・高圧蒸気	80℃、圧力8～10MPa	食品加工、車両清掃

通気膜科学

効果的な防水通気は、微多孔構造 (孔径 0.1 ～ 10 μm) を備えた延伸ポリテトラフルオロエチレン (ePTFE) 膜に依存しています。表面張力は液体の水の浸透を防ぎます（接触角 > 140°）。一方、水蒸気はクヌーセン拡散とフィック輸送によって相互接続された細孔を通って拡散します。

IP67防水屋外照明用通気プラグ

IP67防水屋外照明用通気プラグ アプリケーションは、密閉された照明器具の熱サイクルという重大な課題に対処します。 LED の効率により動作中に熱が発生します。冷却により負圧が発生し、シールを通して湿気が引き込まれます。

防塵および浸漬に対する要件

屋外の照明器具は、雨、雪、高圧洗浄などの環境にさらされます。 IP67 定格により、浸水または偶発的な浸水時の一時的な水没後の機能が保証されます。完全な粉塵侵入保護 (6 評価) により、リフレクターやレンズへの粒子の蓄積による光学的劣化を防ぎます。

常州宝農新材料技術有限公司は、自動車のヘッドランプに広く応用される防水透湿製品を開発しており、透湿防水の特長により使用時や輸送時の安全性を確保しています。

密閉型照明器具の熱管理

通気プラグにより、シールの完全性を維持しながら対流による熱伝達が可能になります。熱モデリングによると、完全に密閉された設計と比較して内部キャビティの温度が 15 ～ 25% 低下し、LED ドライバーの寿命が 30 ～ 40% 延長されることが示されています。

屋外照明通気口の仕様:

パラメータ	街路照明	投光照明	ハイベイ・インダストリアル
ベント直径 (mm)	10-12	12-16	16-20
風量(L/min)	0.5～1.0	1.0～2.0	2.0～4.0
動作温度(℃)	-40～85	-40～100	-40～120
膜面積 (mm²)	20-30	40-60	80-120
保護等級	IP67	IP66/IP67	IP66/IP68

M12 防水通気性ベントプラグ

M12防水通気性ベントプラグ 構成は、ヨーロッパの自動車および産業機器で一般的なメートルねじ規格 (M12×1.5) を利用しています。ねじの形状により機械的保持力が確保され、O リングの圧縮により一次シールが提供されます。

ねじ規格とシール形状

M12×1.5 ネジは 1.5mm ピッチ、60° のフランク角を提供します。 8 ～ 10 mm の係合長により、適切なねじせん断強度 (最低 50 N の引張保持力) が確保されます。 O リングの材質には次のものがあります。

• FKM (バイトン): -20℃～200℃、耐薬品性に優れています。
• EPDM: -40°C ～ 120°C、優れた耐水性および耐蒸気性
• シリコーン (VMQ): -60℃～200℃、低圧縮永久歪
• NBR: -30°C ～ 100°C、コスト効率の高い汎用品

自動車および産業用アプリケーション

M12 ベントは、自動車の ECU エンクロージャ、トランスミッション制御モジュール、電気自動車のバッテリー パックの大部分を占めています。産業オートメーションのアプリケーションには、洗浄環境にさらされるサーボ モーター ハウジングや PLC エンクロージャが含まれます。

電気エンクロージャ用防水エアベントプラグ

電気エンクロージャ用防水エア抜きプラグ システムは圧力均一化を通じて結露関連の故障を防ぎます。筐体の密閉により湿気を含んだ空気が閉じ込められます。温度が低下すると、重要なコンポーネントに結露が発生します。

圧力均一化と結露防止

20°C の日内温度変化により、密閉された 100 リットルの筐体内では 7 ～ 10 kPa の圧力差が発生します。ベントプラグは数秒以内に圧力を均一にし、液体の水の侵入を防ぎます。結露リスクの軽減は空気交換率と相関関係があります。

筐体容積(L)	推奨ベント流量(L/min)	均圧時間	結露リスクの軽減
10-25	0.2～0.5	30 秒未満	85～90%
25-100	0.5～1.5	60 秒未満	80～85%
100-500	1.5～5.0	120秒未満	75-80%
500-2000	5.0～15.0	< 300 秒	70-75%

エンクロージャの完全性基準

NEMA 4X および UL 50E タイプ 4X 定格では、IP66 相当の耐食性と水密性が必要です。ベントプラグの統合では、ガスケットの圧縮とネジ山シールを通じてこれらの定格を維持する必要があります。

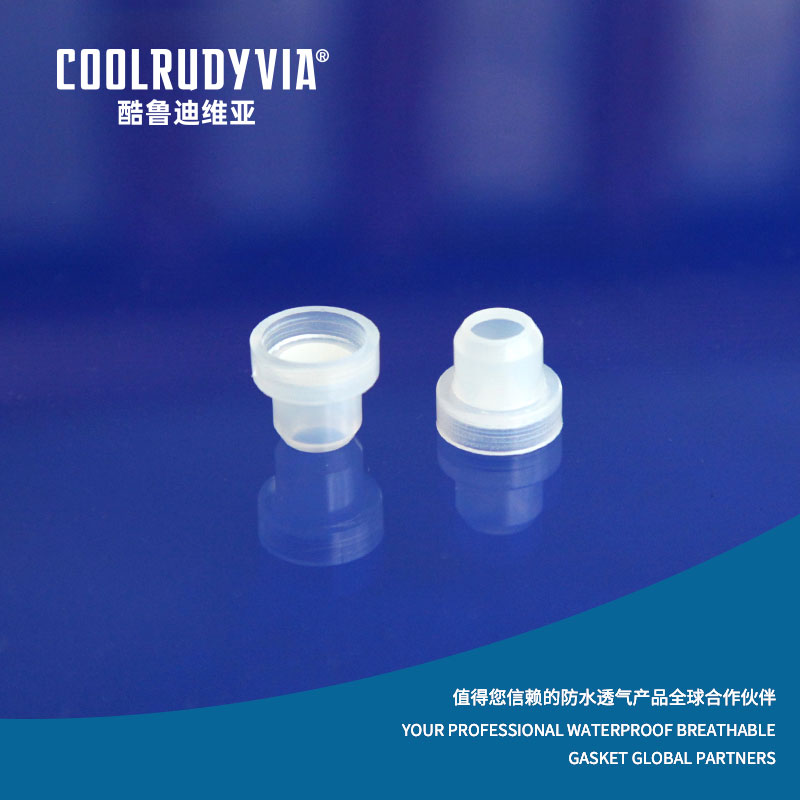

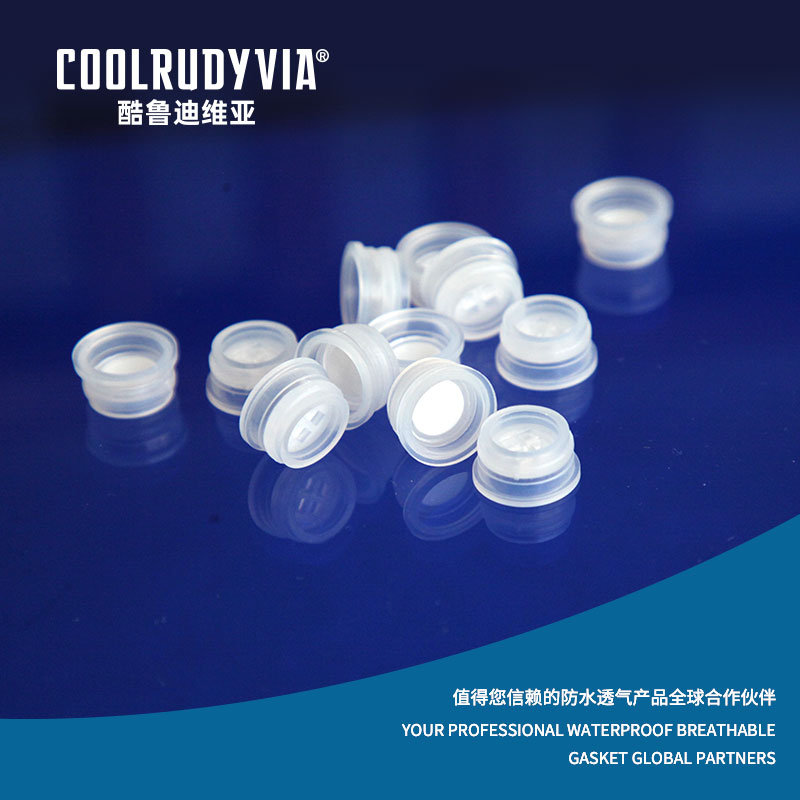

膜付きプラスチック防水ベントプラグ

膜付きプラスチック製防水ベントプラグ 構造はコスト効率と性能要件のバランスをとります。ハウジングの材質と膜の仕様により、化学的適合性と耐用年数が決まります。

ePTFE膜エンジニアリング

膜の製造では、PTFE を機械的に引き伸ばして微孔質構造 (ノードフィブリル形態) を作成します。主要なパラメータは次のとおりです。

• 気孔率: 70～85%の空隙率で高いガス透過性を実現
• 厚さ: 強度と透過性を両立した20～100μm
• バブルポイント: >100 kPa (液体を細孔に押し込むための最小圧力)
• 浸水圧力: >50 kPa (IP67 定格)
• 通気性: 7 kPaの差圧で5-50 L/min/cm²

膜の性能比較:

膜の種類	浸水圧力 (kPa)	風量 (L/min/cm²)	耐薬品性	動作温度 (°C)
ePTFE規格	50-100	20-30	素晴らしい	-200～260
ePTFE 疎油性	30-70	15-25	良好（耐油性）	-200～260
PUコーティング	30-50	10-20	中等度	-40～80
PVDF	40-80	15-25	素晴らしい	-40～150

材料の適合性と耐薬品性

ハウジング材料は環境暴露に耐える必要があります。

• PA66(ナイロン66)： 優れた機械的強度、自動車用流体耐性
• PBT（ポリブチレンテレフタレート）： 優れた寸法安定性、電気的特性
• PP(ポリプロピレン): コスト効率が高く、耐薬品性があり、強度は低い
• ピーク: 高温、攻撃的な化学環境

常州宝農新材料技術有限公司は、6,000平方メートルを超える工業標準工場を所有し、高速、正確、安定性、信頼性の高い独立した知的財産所有の自動化装置を90セット以上備えています。

ベントプラグメーカーの防水ネジ

を選択する ベントプラグの防水ネジメーカー 品質システム、テスト能力、生産の一貫性を検証する必要があります。ねじ山の精度と膜の完全性は、現場のパフォーマンスに直接影響します。

品質管理と二重検査システム

包括的な品質管理には以下が含まれます。

• 受入材料検査: 樹脂MFI試験、膜バブルポイント検証
• プロセス中のモニタリング: ねじピッチ直径（±0.05mm）、トルク検証
• 最終テスト: 全数リークテスト（圧力減衰法）、目視検査
• 統計的プロセス制御: クリティカルディメンションの Cpk >1.33

8 年間の開発を経て、常州宝農新材料技術有限公司は、防水性と通気性のある膜シリーズ製品を専門とする数少ない標準化された現代的で高品質の総合メーカーの 1 つになりました。各製品は自動設備検査と手動検査の二重検査機構を採用し、安定・安心・安全な品質を確保しています。

業界固有のアプリケーションエンジニアリング

自動車用ヘッドランプ保護

最新の LED ヘッドランプは、密閉されたハウジング内でかなりの熱を発生します。通気プラグは、ほこりや高圧洗浄水を遮断しながら、熱サイクル中の結露を防ぎます。自動車仕様では以下が必要です。

• 温度サイクル: -40°C ～ 120°C、500 サイクル
• 高圧洗浄: 80°C、80-100 bar、10-15 cmの距離
• 耐薬品性: 燃料、オイル、洗浄剤、道路用塩
• 耐振動性: 10 ～ 2000 Hz、ISO 16750-3 に準拠した 5g RMS

飲料および農薬の包装の通気

農薬容器には、標高の変化や温度変化による圧力上昇を防ぎ、逆さまにした場合の液体の漏れを防ぐための通気が必要です。 防水ベントプラグ テクノロジーにより次のことが可能になります。

• 航空輸送中の均圧化（高度0～12,000m）
• 容器の変形やラベルの破損を防止
• 液体農薬の漏洩の遮断（表面張力 > 50 mN/m）
• 攻撃的な化学配合物との適合性

飲料ボトルの包装や農薬の包装などに幅広く使用されており、通気性と防水性を備え、使用時や輸送時の安全性を確保しています。

調達およびカスタマイズサービス

OEM仕様と短納期

カスタム ベント プラグの開発は、特定のアプリケーション要件に対応します。カスタマイズ オプションには次のものが含まれます。

カスタマイズタイプ	開発時間	MOQ (単位)	工具への投資
カラーバリエーション（標準金型）	1～2週間	5,000	なし
ロゴ・プリント	2～3週間	10,000	最小限（印刷設定）
ねじサイズの変更	4～6週間	20,000	中等度 (threading tools)
カスタム膜のプロパティ	6～8週間	50,000	高（膜発達）
完全なカスタム設計	10～12週間	100,000	フルモールド製作

同社は、さまざまなプロフェッショナル向け製品を迅速、安定、効率的かつ高品質な方法で顧客に提供し、顧客の信頼獲得に貢献します。

よくある質問

特定の環境に適した IP 評価を選択するにはどうすればよいですか?

IP 定格の選択は、保護要件とコストおよびパフォーマンスのトレードオフのバランスをとります。 IP67防水屋外照明用通気プラグ アプリケーションは、一時的な浸水のリスクがある環境や高圧洗浄に適しています。 IP66 は水没せずに雨にさらされても十分です。指定された深度定格を持つ IP68 は、継続的な水中用途に対応します。典型的な状況ではなく、最悪のシナリオを考慮してください。メンテナンス手順（高圧洗浄）は、環境への曝露を超えることがよくあります。自動車のアンダーフード用途では、IP6K9K (蒸気洗浄耐性) によりさらなる安全性が提供されます。ベントコンポーネントだけでなく、アセンブリ全体が取り付け時に定格保護を維持していることを確認します。

防水ベントプラグ膜の一般的な耐用年数はどのくらいですか?いつ交換する必要がありますか?

ePTFE メンブレンは、良性環境において 20 年を超える理論上の耐用年数を示します。実際の寿命は、化学物質への曝露、温度サイクルの頻度、機械的ストレスによって異なります。過酷な化学環境 (強酸、塩基、または酸化剤) では、膜が 2 ～ 5 年以内に劣化する可能性があります。安定化せずに UV にさらすと、PTFE チェーンの切断が発生します。交換の指標には、目に見える膜の損傷 (破れ、穴)、テスト中の水の浸入、空気流の低下 (圧力均一化の速度が 50% を超える)、またはハウジングの物理的変形が含まれます。 ベントプラグの防水ねじメーカー 仕様には、10% 未満の性能低下を示す加速老化試験データ (85°C/85% RH、1000 時間) を含める必要があります。アプリケーションの重要度に基づいて予防交換スケジュールを確立します。自動車の場合は 5 年、化学物質への曝露の場合は 3 年です。

カスタム設計の防水ベントプラグに適用される最小注文数量はどれくらいですか?

標準カタログ製品には通常、1,000 ～ 5,000 個の MOQ が必要です。 膜付きプラスチック製防水ベントプラグ カラーまたはロゴ印刷によるカスタマイズは、セットアップコストにより MOQ が 10,000 ～ 20,000 ユニットに増加します。ねじ形状の変更 (標準以外のピッチまたは直径) には、金型コスト (15,000 ドル～40,000 ドル) を償却するために 20,000 ～ 50,000 個の MOQ の専用工具が必要です。カスタムメンブレンの開発 (特定の細孔サイズ、疎油性処理) は、最低 50,000 ～ 100,000 ユニットと開発コスト 50,000 ドルの最高の投資となります。 Changzhou Baonong New Materials Technology Co., Ltd. は、年間生産量 10,000、50,000、および 100,000 の価格帯で、プロトタイプ (100 ～ 500 個) からフル生産まで柔軟なスケーリングを提供します。 500,000 個の生産後、工具の所有権はお客様に譲渡されます。

M12 防水通気性ベント プラグは、接着剤で取り付けられた代替品とどう比較しますか?

M12防水通気性ベントプラグ この構成により、粘着マウントと比較して優れた機械的保持力と保守性が実現します。ネジ式取り付けでは 50 ～ 100N の保持力が得られますが、感圧接着剤 (PSA) マウントの場合は 20 ～ 40N です。 M12 通気口は、緩むことなく振動や熱サイクルに耐えます。接着剤は 85°C を超えると、または筐体材料からの可塑剤の移行により劣化する可能性があります。ただし、接着剤のベントを使用すると、ネジ穴には不向きな薄壁または曲面への取り付けが可能になります。 M12 では、壁の厚さが 10 ～ 12 mm で、取り付けには両側にアクセスできる必要があります。コストを比較すると、大量生産、低サービスの用途には接着剤が有利です。 M12 は、信頼性が重要な自動車および産業分野で主流となっています。ハイブリッド ソリューション (接着剤オプションを備えたネジベース) により、設計の柔軟性が得られます。

電気エンクロージャの防水エアベントプラグの性能を検証する試験は何ですか?

環境シミュレーションや長期信頼性試験など、包括的な検証を行っています。 IP 定格の検証には、認定された実験室試験が必要です:粉塵 (タルク粉末、濃度 2kg/m3、2 時間) および水 (定格深さまでの浸漬、最低 30 分)。 電気エンクロージャ用防水エア抜きプラグ アプリケーションでは、メンブレンの取り付けの完全性を検証するために、さらに熱衝撃サイクル (-40°C ～ 85°C、100 サイクル) が必要です。圧力サイクル (±5 kPa 差、10,000 サイクル) は、日中の温度変化をシミュレートします。化学的適合性テストでは、サンプルを代表的な液体 (オイル、溶剤、洗浄剤) に 50°C で 168 時間暴露し、その後リークテストを行います。塩水噴霧試験 (ASTM B117、96 ～ 240 時間) により、海洋用途の耐食性が検証されます。合否の概要ではなく、統計データ (平均、標準偏差、最小値) を含む完全なテスト レポートを要求します。

参考文献

• 国際電気標準会議。 （2017年）。 IEC 60529: エンクロージャによって提供される保護の程度 (IP コード) 。ジュネーブ: IEC。
• アンダーライターズラボラトリー。 （2020年）。 UL 50E 電気機器用エンクロージャ、環境への配慮 。イリノイ州ノースブルック：UL。
• 国際標準化機構。 （2018年）。 ISO 20653: 道路車両 - 保護等級 (IP コード) - 異物、水、アクセスからの電気機器の保護 。ジュネーブ: ISO。
• ASTMインターナショナル。 （2019年）。 ASTM B117-19 塩水噴霧 (霧) 装置の操作に関する標準慣行 。ペンシルベニア州ウェストコンショホッケン: ASTM.
• 自動車技術会。 （2012年）。 SAE J575: 全幅 2032 mm 未満の車両に使用する照明装置の試験方法および装置 。ペンシルベニア州ウォーレンデール：SAE。
• 化学繊維およびフィルム協会。 （2015年）。 ePTFE 膜の技術ガイド: 特性と用途 。 CFFA.
