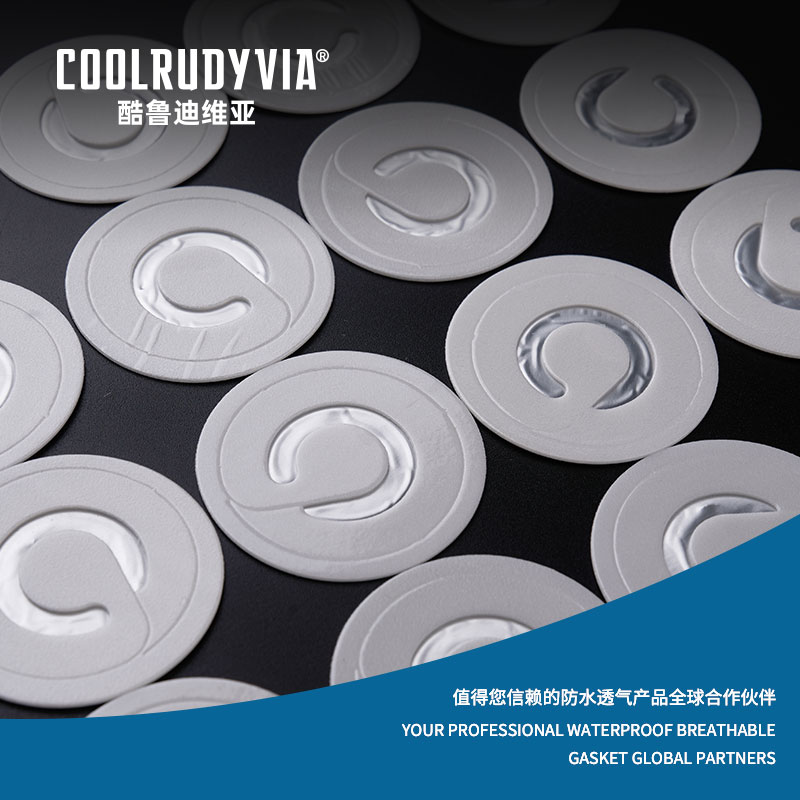

防水透湿性ホイルガスケット: 最新のデバイス保護の鍵

高度なシーリング技術がエンジニアリング上の重要な課題を解決

の進化 防水、通気性、誘導ベント付きホイルガスケット これは、現代のエレクトロニクス、自動車システム、産業機器の保護シーリング技術における大幅な進歩を表しています。これらの洗練されたコンポーネントは、環境シールの維持と内部圧力差の管理の間の根本的な矛盾に対処します。この課題は、デバイスがよりコンパクトで強力になり、過酷な条件にさらされるにつれてますます重要になります。これらのガスケットの中核は、液体の水を遮断しながら空気と蒸気の透過を可能にする微多孔質膜と、誘導加熱による迅速かつ信頼性の高い接着を可能にする金属箔の裏地を組み合わせたものです。このテクノロジーは、より小型のフォーム ファクター、より高い信頼性基準、より厳格な侵入保護認定の必要性により、ニッチなソリューションから複数の業界にわたる主流の要件に移行しました。 Changzhou Baonong New Materials Technology Co., Ltd. などのこの分野を専門とするメーカーは、これらの重要なコンポーネントの設計、テスト、製造に関する包括的な専門知識を開発し、製品開発と品質保証への統合されたアプローチを通じて、自動車照明から医療機器のパッケージングに至るあらゆる分野の革新をサポートしています。

対象となる技術的な質問ガイド 製品の選択

特定のアプリケーション向けのソリューションを求めるエンジニアリング専門家は、多くの場合、特定の課題に対処する詳細な技術情報を検索します。これらの検索は通常、比較分析、選択基準、およびパフォーマンスの検証に焦点を当てており、専門知識が大きな価値をもたらす分野です。次の 5 つのロングテール キーワードは、この技術領域における一般的かつ重要なクエリを表しており、それぞれが防水通気性ガスケットの技術と用途の異なる側面に対応しています。

• 電子機器筐体用の防水通気性ガスケットの選び方
• 圧力均一化のための誘導ベント付きフォイルと従来のベントプラグの比較
• 防水通気性シールにおける微多孔質膜の利点
• ホイルガスケットを使用した自動車用 LED ヘッドランプ通気ソリューション
• 防水通気性膜ガスケットの IP 定格要件

これらの検索フレーズは、製品に効果的なシーリング ソリューションを実装する必要がある設計エンジニア、製品マネージャー、品質保証専門家の実際的な懸念を反映しています。

電子申請の体系的な選択プロセス

総合的な評価の枠組み

検討する場合 電子機器筐体用の防水通気性ガスケットの選び方 、エンジニアは、複数の技術要件のバランスをとる複雑な意思決定マトリックスをナビゲートする必要があります。選択プロセスは、極端な温度、化学物質への曝露、紫外線、機械的ストレス、潜在的な汚染物質などの動作環境を徹底的に分析することから始まります。これらの各要素は、延伸 PTFE、ポリウレタン、またはその他の微多孔質膜が耐薬品性、温度耐性、および長期安定性の最適な組み合わせを提供するかどうかという、材料の選択に影響します。次に重要な考慮事項には、内部発熱、ガス放出の可能性、予想される圧力サイクルに基づいて通気性要件を定量化することが含まれます。高出力のプロセッサーまたはバッテリーを収容する筐体では、低出力のセンサー回路を 1 つ筐体に収めるよりも大幅に高い水蒸気透過率が必要になる場合があります。

物理的な統合方法は、もう 1 つの重要な決定点となります。誘導ベント付きフォイルガスケットは、自動化、一貫性、スピードが最優先される大量生産環境に明確な利点をもたらします。高周波接合プロセスにより、手動による接着剤の塗布や液体ガスケットに伴うばらつきがなく、数秒で永久的な気密シールが作成されます。この製造上の適合性は、エンクロージャの機械設計と並行して評価する必要があります。フランジの平面度、表面仕上げ、材料の適合性、および圧縮要件はすべてガスケットの性能に影響します。さらに、特に侵入保護定格に関する法規制への準拠と認証のニーズにより、エンクロージャが達成できるガスケットの特定の性能しきい値が決まります。材料試験、アプリケーションエンジニアリングサポート、品質検証など、専門メーカーが採用する包括的なアプローチは、製品開発チームのこの選択プロセスを合理化するのに役立ちます。

シール技術の比較分析

さまざまなシーリング手法の相対的な利点を理解するには、複数の性能側面にわたる詳細な比較が必要です。この分析は、 圧力均一化のための誘導ベント付きフォイルと従来のベントプラグの比較 。焼結ポリマー通気孔、ブリーザーチューブ、単純な多孔質プラグなどの従来のソリューションでは、通気性、シールの信頼性、長期性能の間で妥協が生じることがよくあります。これらの従来のアプローチは通常、初期コストでは優れていますが、要求の厳しい環境や長期間のサービスではパフォーマンスが低下する可能性があります。対照的に、誘導ベント付きフォイル ガスケットは、複数の機能を単一の最適化されたコンポーネントに組み合わせる統合システム アプローチを表します。次の表は、これらのテクノロジー間の主な差別化要因を示しています。

この比較は、信頼性、一貫性、および長期的なパフォーマンスが重要な用途で誘導ベントフォイル技術が注目を集めている理由を浮き彫りにします。 Changzhou Baonong New Materials Technology Co., Ltd. など、この分野のメーカーの自動生産能力は、正確なプロセス制御と包括的な品質保証手段を通じてこれらの利点をさらに強化します。

コア材料科学: 微多孔膜

基本原理と性能特性

最新の防水通気性シールの卓越した性能は、微多孔質膜の背後にある高度な材料科学から直接生まれています。探検する 防水通気性シールにおける微多孔質膜の利点 これらの材料が要求の厳しい用途に不可欠となっている理由が明らかになります。延伸 PTFE (ePTFE) は最も広く認識され、性能が実証されている膜材料ですが、特定の用途ではポリウレタンやその他のポリマーの変種も重要な役割を果たします。 ePTFE の製造プロセスでは、PTFE フィルムを機械的に延伸して、フィブリルによって相互接続されたノードのマトリックスを作成します。その結果、優れた機械的特性を維持しながら、大部分が空気である構造 (多くの場合、70 ～ 90% の多孔性) が得られます。高品質の膜の細孔径分布は製造時に厳密に制御されており、通常は 0.1 ～ 3.0 マイクロメートルの範囲であり、気体分子の自由な通過を許可しながら、表面張力効果によって液体の水を遮断するのに十分な小ささです。

防水メカニズムは、吸収性や化学的なものではなく、純粋に物理的なものです。液体の水が疎水性膜の表面に接触すると、水の高い表面張力により、水が材料を濡らし、微細な細孔に入ることが妨げられます。この効果は、バブルポイントとして知られる特定の圧力閾値（膜構造の最大の細孔に液体を押し込むのに必要な圧力）まで有効です。高品質の膜は、意図した用途で発生する静水圧よりも大幅に高いバブルポイントを示し、実質的な安全マージンを提供します。同時に、ガス分子 (水蒸気、酸素、窒素を含む) が、濃度勾配や圧力差によって拡散によって細孔を自由に通過します。この双方向機能により、液体の侵入に対する完全なバリアを維持しながら、温度変化や高度の変化時にエンクロージャの圧力を均一にすることができます。

強化された機能とアプリケーションの利点

微多孔質膜は、基本的な防水透湿機能を超えて、優れた製品性能に貢献するいくつかの強化された特性を提供します。永続的でメンテナンスフリーの動作は、容量が有限で定期的な交換が必要な吸収剤または乾燥剤ベースのソリューションに比べて、大きな利点を示します。メンブレンの物理的構造は、通常の通気性機能が劣化したり飽和したりすることがなく、製品の耐用年数を通じて一貫したパフォーマンスを保証します。化学的および環境的安定性ももう 1 つの大きな利点です。高品質の ePTFE メンブレンは、事実上すべての工業用化学薬品、溶剤、紫外線、および極低温条件から 250°C 以上までの極端な温度に対して優れた耐性を示します。この幅広い互換性により、実験装置から自動車のボンネット下のコンポーネントに至るまでの用途に適しています。

また、膜は固有の微粒子濾過機能も備えており、ガスの透過は許可しながら塵やその他の空気中の汚染物質をブロックします。この特性は、固体粒子の侵入に対する保護の高い IP 定格の達成に直接貢献します。さらに、これらのメンブレンは非常に薄くて軽量であるため、かさばったり質量を大幅に増加させることなく製品に組み込むことができます。これは、ポータブル電子機器、ウェアラブルデバイス、航空宇宙用途にとって重要な考慮事項です。これらのメンブレンをフォイルキャリアにラミネートし、特殊な接着剤と組み合わせると、環境保護と圧力管理の両方の要件に対応する完全なシーリングソリューションに変わります。専門メーカーが実施する厳格な品質管理により、これらの材料の利点が一貫して提供されることが保証され、複数の業界にわたる重要なアプリケーションで信頼性の高いパフォーマンスがサポートされます。

自動車用照明: 要求の厳しいアプリケーション

最新のヘッドランプ設計における技術的課題

効果的な方法の探求 ホイルガスケットを使用した自動車用 LED ヘッドランプ通気ソリューション 最新の車両照明システムの特に厳しい要件を反映しています。現代の自動車のヘッドランプとテールランプには、従来の通気アプローチでは適切に対処することが困難な一連の特有の工学的課題があります。これらのアセンブリは、車両の耐用年数全体にわたって完璧な光学性能を維持しながら、-40 °C から 120 °C 以上の温度サイクル、道路化学物質への曝露、高圧洗浄サイクル、振動、潜在的な衝撃などの極端な環境条件に耐える必要があります。白熱灯から LED およびレーザー光源への移行により、電子ドライバーとヒートシンクが重大な熱負荷を生成し、密閉されたランプ ハウジング内で大きな圧力変動が生じるため、これらの課題はさらに深刻になっています。

圧力を適切に均等化しないと、このような熱サイクルがいくつかの故障モードを引き起こす可能性があります。加熱段階中の正圧により一次シールが強制的に通過され、湿気を含んだ空気がアセンブリ内に侵入する可能性があります。その後の冷却により真空状態が形成され、ハウジングのコンポーネントが変形したり、シールが反転したり、汚染物質が吸い込まれたりする可能性があります。その結果生じるレンズ内部表面の結露は、自動車業界における顧客からの苦情や保証請求の最も一般的な原因の 1 つです。従来のブリーザーチューブや単純なベントプラグは、道路の破片で詰まったり、冬季には凍結したり、腐食性の塩霧が侵入して反射面や電子部品に損傷を与えたりする可能性があるため、現代の要件には不十分であることが判明することがよくあります。

信頼性を高める統合された通気ソリューション

誘導ベント付きフォイルガスケットは、統合された設計と堅牢な性能特性を通じて、これらの自動車照明の課題に対する包括的なソリューションを提供します。一般的な用途では、1 つまたは複数の微多孔質膜パッチを組み込んだカスタム形状のガスケットがランプ ハウジングの平坦なシール面に配置されます。組み立て中、誘導加熱により接着システムが急速に活性化され、圧力均一化のために機能する多孔質領域を残しながら膜の周囲をシールする永久的な接着が形成されます。このアプローチは、自動車アプリケーションにいくつかの明確な利点をもたらします。微多孔質膜による継続的な圧力均一化により、一次シールやハウジングの完全性を損なう可能性のある応力の蓄積が防止され、圧力による温度差による結露によって生じる曇りの問題が効果的に排除されます。

耐久性のあるホイルの裏地と耐薬品性の膜を組み合わせた堅牢な構造は、油、燃料、洗浄剤、極端な温度への曝露など、ボンネット内の過酷な環境に耐えます。高周波接合プロセス自体は自動車製造要件に完全に適合しており、高速なサイクルタイム、プロセスの一貫性、および自動生産ラインとの互換性を実現します。さらに、フォイル コンポーネントは、敏感な LED ドライバー電子機器の電磁干渉シールドや、熱管理を強化する反射特性など、貴重な二次的な利点を提供できます。この統合された通気ソリューションを採用することで、自動車設計者はランプのアーキテクチャを簡素化し、破片を捕らえたり美観を損なう可能性のある外部通気コンポーネントを排除し、車両メーカーと消費者の両方が要求する高い信頼性基準を達成できます。

業界標準への適合: IP 評価への準拠

認定要件を理解する

の仕様 防水通気性膜ガスケットの IP 定格要件 は、さまざまな業界にわたる製品開発の重要な側面を表しています。国際規格 IEC 60529 で定義されている侵入保護 (IP) 評価は、電気機器のエンクロージャによって提供される環境保護を分類するための標準化された方法を提供します。評価は 2 桁で構成されます。最初の数字は固形物に対する保護 (0 ～ 6 のスケール) を示し、2 番目の数字は液体に対する保護 (0 ～ 9) を示します。防水透湿性アプリケーションの場合、必要な通気性を維持しながら特定の液体保護等級 (特に IPX4 ～ IPX8) を達成することは、微多孔膜技術が対処するように特別に設計された独自の工学的課題となります。

IP 等級は、個々のコンポーネントではなく、完成した組み立てられた製品に適用されることを認識することが重要です。したがって、防水通気性ガスケットは、均圧機能を維持しながら、エンクロージャ全体が標準化されたテストプロトコルに合格できるようにする必要があります。この二重の要件には、膜の特性と統合方法の両方を慎重に設計する必要があります。飛沫および飛沫に対する保護等級 (IPX4 ～ IPX6) では、動的水の衝撃下での接着強度と膜の完全性が重要な要素となります。浸漬定格 (IPX7 および IPX8) の場合、膜のバブルポイント圧力と長期間にわたる静水圧に対する接着剤の耐性が成功を決定します。さらに、防塵等級 (IP5X および IP6X) を達成するには、ガス透過を許可しながら微粒子を遮断する膜の能力に依存します。これは、適切に設計された微多孔質構造に固有の能力です。

認証を成功させるための設計と検証

特定の IP 定格要件を満たす製品を適切に設計するには、ガスケットの選択、エンクロージャの設計、検証テストに対する体系的なアプローチが必要です。通常、このプロセスは、製品の使用目的環境および規制または顧客の仕様に基づいて、ターゲット IP 定格を定義することから始まります。この目標を確立すると、エンジニアは適切なバブルポイント、耐薬品性、および温度定格を備えた適切な膜材料を選択できます。エンクロージャの設計はガスケット技術を補完し、適切なシール面、適切な圧縮、直接的な機械的損傷や過剰な水圧からの保護を提供する必要があります。次の表は、さまざまな IP 評価ターゲットに関する重要な考慮事項をまとめたものです。

包括的な検証には通常、標準的な IP テストだけでなく、熱サイクル、振動、化学物質への曝露、長期間の経年劣化など、実際の条件をシミュレートする環境ストレス テストも含まれます。この徹底したアプローチにより、製品は意図された耐用年数を通じて保護等級を維持できるようになります。専門メーカーは、材料の専門知識、アプリケーションエンジニアリングのガイダンス、さらにはテストサービスを通じてこのプロセスをサポートし、製品開発チームが環境認証の複雑さを自信を持って乗り越えられるよう支援します。

業界への影響と将来の方向性

継続的な進歩 防水、通気性、誘導ベント付きホイルガスケット この技術は、より信頼性が高く、コンパクトで環境耐性の高い製品を開発しようと努めている複数の業界にとって重要な意味を持ちます。過酷な工場環境での産業用IoTセンサーから屋外活動で使用される家庭用電化製品に至るまで、電子デバイスが厳しい環境にますます組み込まれるようになるにつれて、効果的かつ通気性のあるシーリングソリューションに対する需要は今後も増大し続けるでしょう。同様に、自動車の電動化と自動運転技術により、センサー保護と熱管理に対する新たな要件が生み出されており、これらの先進的なガスケットが独自に対応できるようになっています。進行中の医療機器の小型化は、厳しい滅菌要件と相まって、微多孔膜技術が明確な利点を提供する新たな成長領域をもたらしています。

この分野の今後の開発は、いくつかの重要な分野に焦点を当てる可能性が高い。すなわち、より小さな孔径で高い通気性を備えた膜材料の強化、困難な基板材料向けの接着システムの改善、追加機能の統合（EMIシールドや熱界面特性の強化など）、コスト削減と一貫性向上のための塗布プロセスのさらなる自動化である。環境規制が強化され、製品の耐久性に対する消費者の期待が高まるにつれ、防水透湿技術に関する深い専門知識を持つ専門メーカーの役割はますます重要になります。材料科学のイノベーションとアプリケーション エンジニアリングのサポートおよび堅牢な品質システムを組み合わせた企業。 常州宝農新材料技術有限公司 は、機能や信頼性を損なうことなく、敏感なコンポーネントを環境の脅威から保護するという基本的な課題に取り組みながら、さまざまな業界で次世代製品を実現し、この技術進化を推進する有利な立場にあります。
