通気性のあるプラグは重要な電子機器をどのように保護しますか?

小型化と耐久性を絶え間なく追求する中で、現代の電子機器や機械システムは根本的な物理的パラドックスに直面しています。つまり、水、塵、汚染物質から保護するために堅牢な密閉された筐体が必要ですが、その同じ密閉が有害な圧力差や水蒸気を閉じ込める可能性があります。この内部環境が管理されていない場合、PCB 上での結露の発生、真空応力によるガスケットの座屈、高度変化時のシールの浸出、バッテリーの通気口の故障など、一連の故障が発生します。このエンジニアリング上の課題に対する解決策は、密閉性を犠牲にするのではなく、マイクロベンチレーションによる強化です。あ 長持ちする通気性のあるプラグ は、選択的バリアとして機能する精密設計コンポーネントであり、高度な膜科学を利用して圧力を均一にするために空気をゆっくりと通過させると同時に、液体の水や固体微粒子に対しては不浸透性のバリアを提供します。自動車、家庭用電化製品、産業用IoT、エネルギー分野の設計エンジニア、製品マネージャー、調達スペシャリストにとって、これらのコンポーネントの仕様と用途を理解することは、製品の信頼性にとって極めて重要です。この記事では、通気性プラグの動作原理、材料科学、アプリケーション固有の考慮事項について、簡単な説明から技術的に深く掘り下げて説明します。 防水透湿膜プラグ コンプレックスに 高温通気性ベントプラグ 自動車のボンネット内での使用向けに設計されています。このコンポーネントを使いこなすことで、エンクロージャの呼吸が容易になり、内部の平衡が維持され、製品の耐用年数全体にわたって環境の侵入を防ぐことができます。

1. コア技術：選択透過性の科学

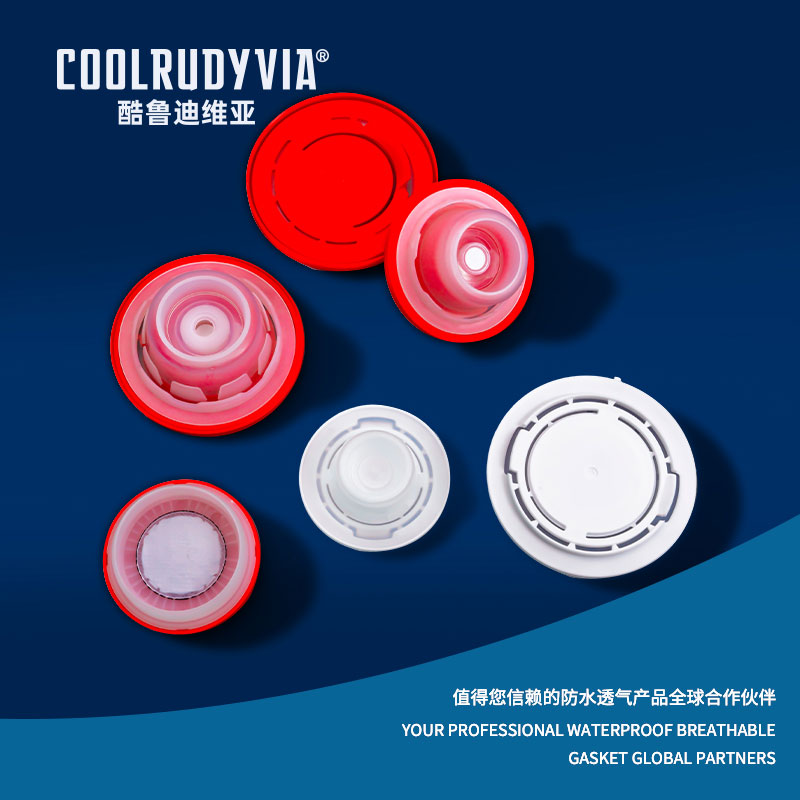

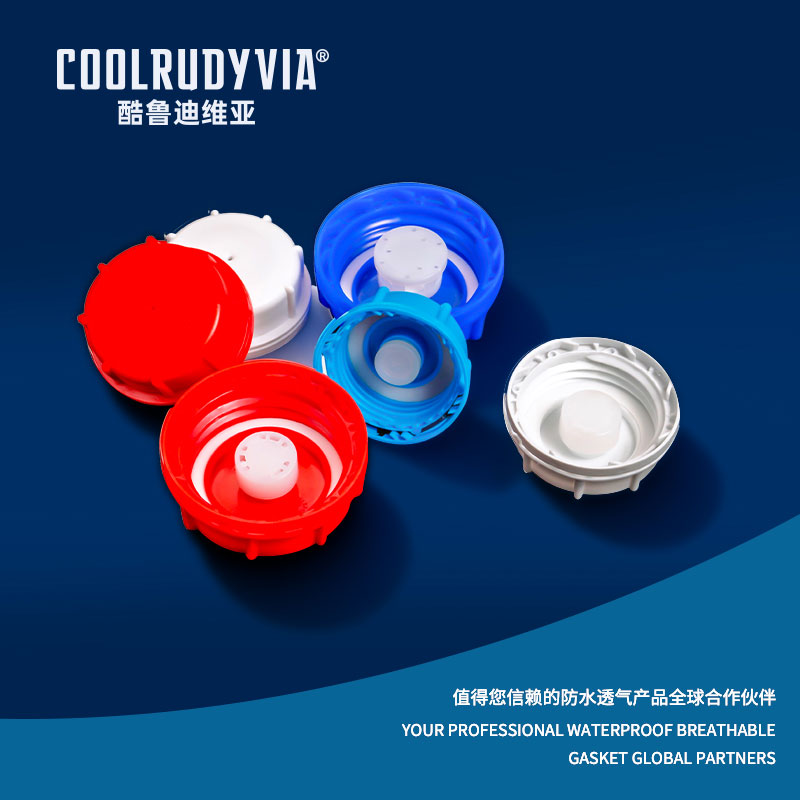

信頼性の高い通気性のあるプラグの中心には微多孔膜があり、最も一般的には延伸ポリテトラフルオロエチレン (ePTFE) から製造されます。この材料のユニークな構造は、相互接続された微細な細孔のマトリックスを作成する制御された膨張プロセスの結果です。これらの細孔は、水滴よりも桁違いに小さい (通常は約 0.2 ～ 10 ミクロン) ものの、気体分子よりは大きいです。このサイズの違いがその機能の基礎です。表面張力によって液体の水が細孔に浸透するのが妨げられますが、空気分子は拡散によって自由に通過し、内外の圧力が均一になります。この受動的な交換により、冷却中の真空や加熱中の正圧の発生、つまりシールの破損、レンズの曇り、またはアクセス パネルの開閉困難につながる可能性のある状態が防止されます。本当の 長持ちする通気性のあるプラグ 単なる膜ではありません。これは、膜がシリコン、熱可塑性ポリウレタン (TPU)、エンジニアリング プラスチックなどの材料で作られた堅牢なハウジングに、多くの場合熱ラミネートや特殊な接着剤を介して永久に接着される完全なアセンブリです。このハウジングは、取り付けのための機械的インターフェイス (スナップフィット、ネジ式、または接着剤) を提供し、壊れやすいメンブレンを摩耗や機械的損傷から保護します。性能は 2 つの主要な指標によって定量化されます。水侵入圧力 (WEP)、水が膜に浸透する静水圧 (IPX 定格と直接相関)、および空気流量 (圧力均一化の速度を決定する、特定の圧力差でのリットル/分で測定) です。

• ePTFEの材料上の優位性: ePTFE は、微多孔質構造であるだけでなく、化学的に不活性で、耐紫外線性があり、広い温度範囲 (-200 °C ～ 260 °C) で動作するため、最も要求の厳しい用途に最適です。 高温通気性ベントプラグ が必要です。
• 疎水性の役割: ePTFE の固有の撥水性 (疎水性) の性質は、独自の処理によって強化され、水が濡れて細孔を塞ぐのではなく、確実に玉になって表面から転がり落ちます。
• パフォーマンスの検証: 信頼できるメーカーは、防水性に関する IP コード侵入テスト (IEC 60529) や通気に関する圧力減衰テストなど、国際規格に準拠した厳格なテストを通じてプラグの性能を検証し、データシートの仕様が信頼できるものであることを確認しています。

2. アプリケーション固有のソリューション: プラグを課題に適合させる

均圧化という普遍的な原理は、現実世界のさまざまな課題に対応しており、それぞれに合わせたアプローチが必要です。電化とポータブル電源の分野では、 バッテリーエンクロージャ用シリコン通気性プラグ 交渉の余地はありません。バッテリーセル、特にリチウムイオンでは、通常の動作中に少量のガスが発生し、大幅な熱膨張が発生します。密閉された筐体では膨らみや破裂の危険があり、通気口が開いていると腐食性の電解液や湿気が侵入する可能性があります。通気性のあるプラグは、これらのガスを安全に排出し、熱サイクルによる圧力を均一にし、同時に路面の水しぶき、ほこり、湿気に対するシールを維持します。シリコンハウジングは、環境シール圧縮に優れ、オゾンや温度に対する耐性も備えています。自動車分野では、電子制御ユニット (ECU)、センサー、LED 照明の普及により、過酷な環境における堅牢な保護が求められています。アン 自動車用電気コネクタ ブリーザー プラグ 多くの場合、コネクタ ハウジングに直接組み込まれます。ピンの腐食や電気的故障につながる可能性のあるコネクタ内部の結露を防ぎます。これは、ABS やエアバッグ コントローラーなどの安全システムにとって特に重要です。トランスミッション センサーやターボチャージャー アクチュエーターなど、エンジンや排気に近いアプリケーションの場合は、 高温通気性ベントプラグ 材料の劣化を防ぐには、150°C を超える連続暴露に耐えられる定格のメンブレンとハウジングを使用することが不可欠です。民生用および産業用電子機器では、圧力容器を作成せずに高い侵入保護定格を達成することが重要です。統合する IP67定格の電子機器用通気性プラグ これにより、屋外セキュリティ カメラ、ハンドヘルド GPS ユニット、水中センサーなどのデバイスが、雨、砂嵐、または一時的な水没に自信を持って耐えながら、高度変化や温度変動時の圧力を均一にすることができるため、現場での信頼性が大幅に向上し、保証返品が削減されます。

• バッテリーエンクロージャー設計の統合: プラグは、ガスを効果的に排出するためにエンクロージャ内の最も高い位置に配置する必要があり、内部バッフルまたはシュラウド設計によって直接の水噴流や汚染物質の飛散から保護する必要があります。
• 化学的適合性の監査: 自動車または産業用途の場合、プラグ ハウジングの素材 (特定グレードのシリコンや TPU など) が、エンジン オイル、ブレーキ液、冷却液、一般的な洗浄溶剤などの液体に対して耐性があることを確認してください。
• サイジングと流量の計算: 大型のエンクロージャや熱サイクルが速いエンクロージャの場合は、複数のプラグまたはより高い空気流量のプラグが必要になる場合があります。エンクロージャの容積と予想される内部と外部の最大圧力差に基づく簡単な計算が、選択のガイドとなります。

3. 選択、検証、および長期的なパフォーマンスの確保

通気性のあるプラグを指定することは、リスクを事前に軽減するための取り組みです。このプロセスは、最終製品の包括的な環境および運用プロファイルを作成することから始まります。このプロファイルは、必要な侵入保護 (IP) 定格、予想される温度サイクル範囲、潜在的な化学物質への曝露、必要な耐用年数、および内部圧力変化率 (ドローンの高度変化や屋外照明の熱負荷など) を定義します。このプロファイルを使用すると、エンジニアはメーカーのデータシートを批判的に解釈し、公称定格だけでなく、一致した条件下で検証された性能データを探すことができます。であるという主張 長持ちする通気性のあるプラグ 温湿度サイクルへの長時間暴露、UV 耐候性試験、塩水噴霧耐性などの加速寿命試験データによって裏付けられる必要があります。最も一般的な故障モードの 1 つは、突然の故障ではなく、段階的な劣化、つまり細孔の詰まりです。油性エアロゾル、微細粉塵、または浮遊繊維のある環境では、汚染物質が膜の微細孔を閉塞する可能性があります。 ePTFE は疎油性 (油をはじく) ですが、特殊な疎油処理により追加の防御層が提供されます。目詰まりを軽減するための設計戦略には、保護された場所にプラグを配置すること、微粒子フィルター媒体オーバーレイヤーを使用すること、または犠牲外膜層を備えたモデルを指定することが含まれます。機械的な完全性も同様に重要です。プラグは、ハウジングから膜が剥がれたり、ハウジングに亀裂が入ったりすることなく、取り付け応力、振動、および潜在的な衝撃に耐える必要があります。

• 障害分析データのリクエスト: 信頼できるメーカーは、特定のストレス条件下での平均故障時間 (MTTF) に関するデータを持っており、アプリケーション環境での予想耐用年数に関するガイダンスを提供できます。
• コンテキスト内でのプロトタイプとテスト: データシートのみに基づいてプラグ仕様を最終決定しないでください。プロトタイプのプラグを実際のエンクロージャまたは模擬エンクロージャに取り付け、製品の環境ストレス スクリーニング (ESS) 計画の要約バージョンを適用します。
• 設置と密閉を考慮してください。 プラグの性能は、ホスト エンクロージャへの密閉性によって決まります。選択した取り付けスタイル (ネジ付きプラグの O リング シール、スナップインの圧縮など) がエンクロージャの材質と互換性があり、必要な IP 定格に従って信頼性の高いシールを提供することを確認します。

よくある質問

通気性のあるプラグはどのようにして水を侵入させずに機能するのでしょうか?

これは、通常は延伸 PTFE (ePTFE) で作られた微多孔質膜を利用します。この膜には、気体分子より大きく (圧力を均一にするために空気を通過させる)、液体の水滴より小さい、数十億個の微細な孔が含まれています。水の表面張力が高いため、水が濡れてこれらの小さな孔に浸透することができません。この原理は、膜の疎水性処理と組み合わせることで、効果的な一方向のバリアを作成します。つまり、空気は流れ、水は遮断され、真の効果を発揮します。 防水透湿膜プラグ .

通気性プラグの IP67 と IP68 の違いは何ですか?

IP (侵入保護) 定格は、プラグ自体ではなく、エンクロージャ全体が達成する保護レベルを指します。ただし、プラグはこれらの定格を実現する重要なコンポーネントです。アン IP67定格の電子機器用通気性プラグ は、エンクロージャが「6」（完全な粉塵侵入保護）および「7」（15cm ～ 1m の間で 30 分間の水中に一時的に浸漬することに対する保護）を達成できるように設計およびテストされています。 IP68 は、メーカーが指定した条件下 (多くの場合、長時間 1m を超える深さ) での連続浸漬を対象としています。 IP68 を実現するプラグは、著しく高い浸水圧力 (WEP) 定格を備えています。

通気性プラグは滅菌環境またはクリーンルーム環境で使用できますか?

はい、ただし特定の製品バリエーションを選択する必要があります。エチレンオキサイド (EtO) やガンマ線照射などの滅菌方法の場合、プラグの材料 (メンブレンとハウジング) が性能の低下や損失なしにプロセスに耐えられることが検証される必要があります。クリーンルームまたは製薬用途の場合、プラグは管理された環境で製造する必要があり、汚染物質やオフガスが発生しないことを保証するために追加の認証 (生体適合性に関する USP クラス VI など) が必要になる場合があります。

エンクロージャに必要なエアフローやプラグの数はどのように計算すればよいですか?

基本的な計算には、理想気体の法則 (PV=nRT) が含まれます。エンクロージャが均等化する必要がある最大圧力差 (ΔP) と、それが発生する必要がある時間 (t) を決定する必要があります。必要な体積空気流量 (Q) の式は導関数です: Q = (V ΔP) / (t P _ＡＴＭ )、V はエンクロージャの容積です。 (特定の ΔP でのデータシートからの) 空気流量がこの計算された Q を満たすかそれを超えるプラグを選択します。大きな ΔP または高速イコライゼーションの場合、複数のプラグを並列に使用して空気流量を加算します。

通気性のあるプラグが汚れたり詰まったりするとどうなりますか?

詰まりは主な故障モードです。膜の細孔が汚れ、油、その他の汚染物質によって詰まると、空気流量はほぼゼロに低下します。プラグは実質的に固体シールとなり、圧力の上昇、真空ロック、潜在的な結露など、本来防ぐべき問題を引き起こします。これを防ぐには、汚れた環境向けに疎油性 (油をはじく) 処理が施されたプラグを選択し、直接の汚染物質の流れからプラグを保護する保護シュラウドまたはバッフルを設計し、過酷な用途のメンテナンス スケジュールでそれらを保守可能なアイテムとして考慮してください。
